Rulo Băng Tải và Con Lăn Đỡ Băng: Sự Khác Biệt Là Gì và Khi Nào Sử Dụng?

Trong quá trình tiếp nhận yêu cầu báo giá từ khách hàng, Xưởng Cơ Khí TVN nhận thấy một sự nhầm lẫn khá phổ biến: khách hàng thường gọi chung tất cả các bộ phận hình trụ tròn quay quanh trục là “con lăn”. Tuy nhiên, trong kỹ thuật băng tải, Rulo băng tải (Tang băng tải) và Con lăn đỡ băng là hai linh kiện hoàn toàn khác biệt về chức năng, cấu tạo và đặc biệt là giá thành. Bài viết này sẽ giúp bạn phân biệt rõ ràng hai khái niệm này để đưa ra quyết định đặt hàng chính xác, tránh việc so sánh giá khập khiễng hoặc mua sai quy cách.

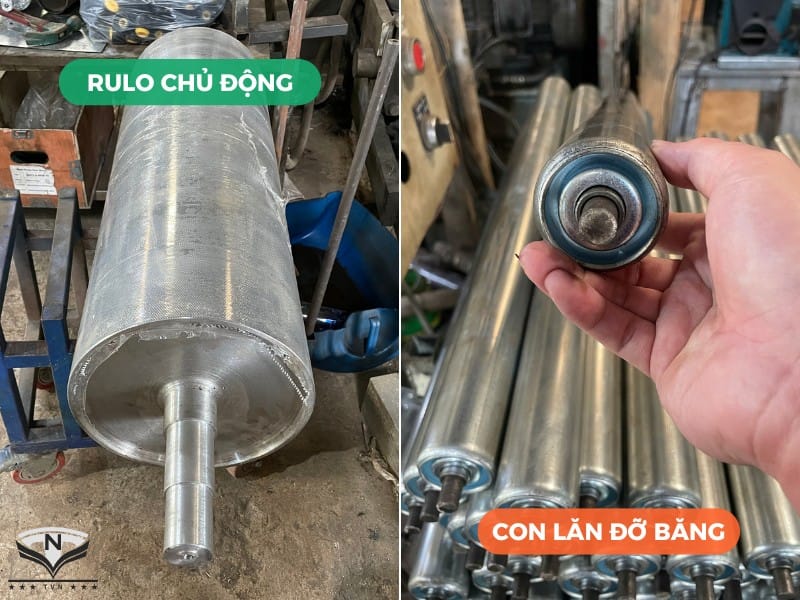

Nhận Diện Trực Quan: Rulo và Con Lăn Khác Nhau Ra Sao?

Thoạt nhìn, cả Rulo và Con lăn đều có hình dạng ống trụ tròn. Tuy nhiên, nếu đặt chúng cạnh nhau, sự khác biệt là rất rõ ràng.

• Rulo (Pulley): Thường có đường kính lớn (từ Ø114mm đến Ø500mm hoặc hơn). Bề mặt thường được cán nhám hoặc bọc cao su (màu đen, đỏ hoặc xanh) để tăng ma sát. Trục của Rulo thường rất lớn và dài, nhô ra ngoài nhiều để lắp vào động cơ hoặc gối đỡ vòng bi rời.
• Con lăn (Roller): Có đường kính nhỏ hơn (thường từ Ø32mm đến Ø89mm). Bề mặt thường là ống thép mạ kẽm, inox hoặc nhựa. Trục con lăn thường nhỏ và ngắn, hoặc được thiết kế dẹt/lò xo để gài vào khung.

Khác Biệt Về Vị Trí Lắp Đặt và Chức Năng

Đây là yếu tố cốt lõi để phân biệt. Bạn không thể lắp con lăn vào vị trí của Rulo và ngược lại.

Đặc Điểm	Rulo Băng Tải	Con Lăn Đỡ Băng
Vị trí lắp đặt	Nằm ở 2 đầu của băng tải (Đầu và Đuôi).	Nằm rải rác ở giữa khung băng tải, dọc theo chiều dài dây băng.
Số lượng	Rất ít (Thường chỉ 2-3 quả/băng tải).	Rất nhiều (Tùy thuộc chiều dài băng tải).
Chức năng chính	Truyền động & Căng dây: Kéo dây băng tải chuyển động (Rulo chủ động) hoặc làm điểm quay đầu để căng dây (Rulo bị động).	Nâng đỡ: Đỡ trọng lượng của dây băng tải và hàng hóa nằm trên dây, giúp dây không bị võng xuống.
Lực tác động	Chịu lực căng dây cực lớn và mô-men xoắn từ động cơ.	Chỉ chịu tải trọng thẳng đứng của hàng hóa.

Khi nào sử dụng Rulo?

Bạn cần Rulo khi xây dựng một hệ thống băng tải dây belt. Bắt buộc phải có:

• Rulo chủ động: Lắp ở đầu băng tải, liên kết với Motor để kéo dây.
• Rulo bị động: Lắp ở đuôi băng tải để làm điểm tì cho dây quay về và tăng chỉnh độ căng.

Tham khảo ngay sản phẩm rulo thép và rulo inox cho băng tải gia công theo yêu cầu tại xưởng TVN

Khi nào sử dụng Con lăn?

Bạn cần con lăn trong 2 trường hợp:

1. Làm bộ phận đỡ bên dưới dây băng tải (như đã nói ở trên).
2. Làm hệ thống băng tải con lăn vận chuyển thùng carton, khay nhựa, pallet: Hàng hóa trượt trực tiếp trên các con lăn mà không cần dây băng.

Khác Biệt Về Cấu Tạo Cơ Khí

Vì Rulo phải chịu lực căng dây và lực kéo từ động cơ, cấu tạo của nó phức tạp và hầm hố hơn con lăn rất nhiều.

• Độ dày ống (Vỏ):
  • Con lăn: Sử dụng ống thép mỏng (1.2mm – 3mm) để giảm trọng lượng và tiết kiệm chi phí.
  • Rulo: Sử dụng ống thép đúc hoặc thép hàn rất dày (5mm – 20mm). Độ dày này đảm bảo Rulo không bị móp méo hay biến dạng dưới sức căng của dây băng tải.
• Kết cấu Trục và Liên kết:
  • Con lăn: Trục nhỏ, vòng bi (bạc đạn) được lắp trực tiếp vào trong ống con lăn.
  • Rulo: Trục rất lớn (Ø30mm – Ø100mm). Trục và ống Rulo được liên kết bằng các mặt bích dày hàn chết hoặc sử dụng khóa côn. Vòng bi của Rulo thường là loại gối đỡ vòng bi nằm tách biệt bên ngoài, giúp dễ dàng bảo trì và chịu tải trọng lớn hơn nhiều so với vòng bi nằm trong con lăn.

Tại Sao Giá Thành Rulo Luôn Cao Hơn Con Lăn?

Nhiều nhân viên mua hàng thắc mắc: “Tại sao cùng chiều dài 1 mét, quả Rulo này giá lại gấp 5-10 lần con lăn kia?”. Câu trả lời nằm ở quy trình gia công phức tạp tại Xưởng Cơ Khí TVN.

Quy trình gia công Rulo phức tạp

Để sản xuất một quả Rulo đạt chuẩn, chúng tôi phải trải qua nhiều công đoạn khắt khe:

1. Tiện tròn bề mặt: Rulo phải được tiện trên máy tiện để đảm bảo độ tròn tuyệt đối. Nếu Rulo bị méo, băng tải sẽ bị giật cục.
2. Tạo độ côn: Rulo thường được tiện hơi phình ở giữa (cao hơn hai đầu khoảng 1-2mm) để giúp dây băng tải tự động chạy vào giữa, chống lệch băng. Con lăn thường không cần bước này.
3. Cân bằng động: Đây là bước quan trọng nhất và tốn kém nhất. Vì Rulo quay ở tốc độ cao và có khối lượng lớn, nếu không được cân bằng động, nó sẽ gây rung lắc dữ dội, phá hỏng vòng bi và kết cấu khung. Con lăn thường không yêu cầu cân bằng động khắt khe như Rulo.
4. Cán nhám hoặc bọc cao su: Rulo thường được cán nhám hoặc bọc cao su và xẻ rãnh (V hoặc xương cá) để tăng ma sát và thoát nước, bụi.

Quy trình gia công Con lăn đơn giản hơn

Con lăn thường được sản xuất hàng loạt qua các công đoạn: cắt ống, ép cốc bi, lắp trục. Quy trình nhanh hơn, vật liệu ít hơn nên giá thành rẻ hơn.

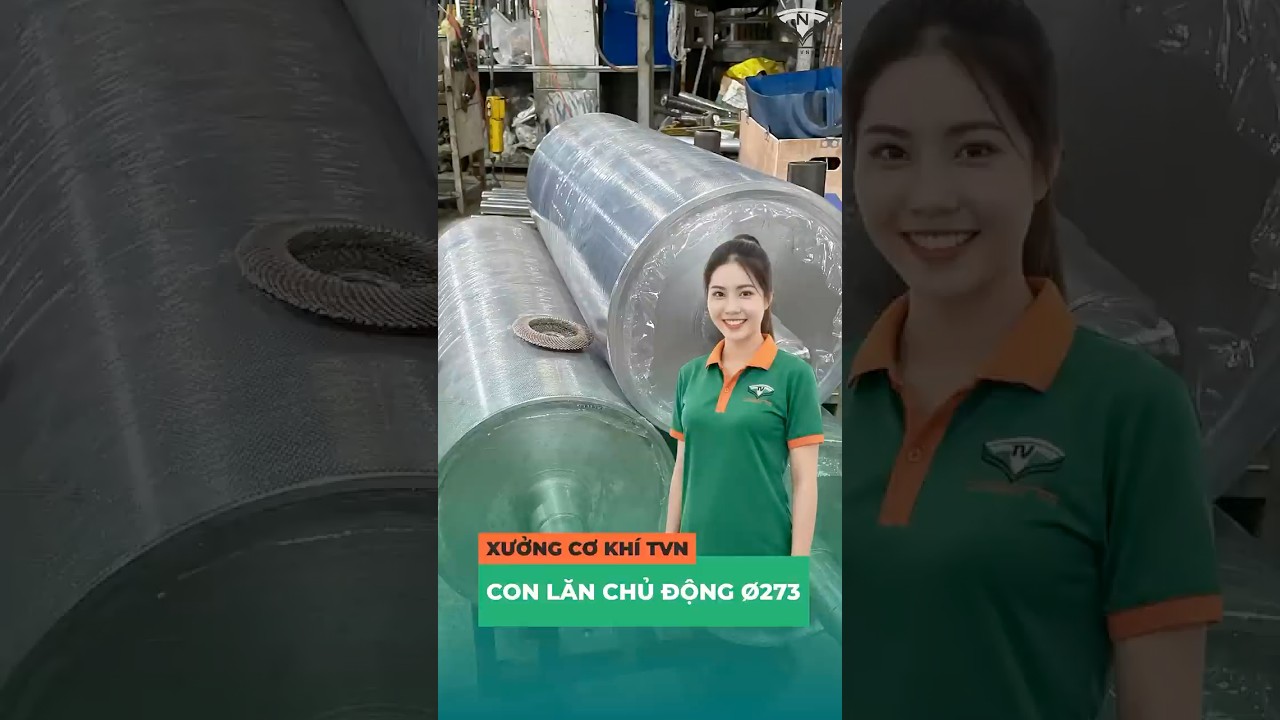

Video quá trình gia công Rulo băng tải phi 273mm tại Xưởng Cơ Khí TVN

Hiểu rõ sự khác biệt giữa Rulo băng tải và Con lăn đỡ băng giúp doanh nghiệp tránh được những sai lầm tốn kém:

• Không dùng con lăn mỏng để làm Rulo kéo dây sẽ bị gãy trục, móp ống.
• Không dùng Rulo đắt tiền để làm con lăn đỡ gây lãng phí ngân sách.

Xưởng Cơ Khí TVN hy vọng bài viết này đã giúp bạn có cái nhìn rõ ràng hơn về hai linh kiện quan trọng này. Chúng tôi tự hào là đơn vị có năng lực sản xuất cả Rulo và Con lăn với chất lượng cao, đảm bảo các tiêu chuẩn về độ đồng tâm, cân bằng động và độ bền vật liệu.

Nếu bạn cần báo giá rulo hay con lăn băng tải cho dự án sắp tới, hoặc cần tư vấn kỹ thuật để thay thế linh kiện cũ, đừng ngần ngại liên hệ với đội ngũ kỹ sư của TVN qua Hotline/Zalo 0946 507 052 để nhận được hỗ trợ miễn phí và nhanh chóng nhất!
