Con Lăn Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động, Phân Loại Theo Chức Năng và Ứng Dụng

Trong các hệ thống băng tải, từ dây chuyền lắp ráp điện tử yêu cầu độ chính xác cao đến các mỏ khai thác khoáng sản nặng, con lăn băng tải là bộ phận dẫn động không thể thiếu. Dù là một chi tiết cơ khí phổ biến, nhưng việc lựa chọn sai thông số kỹ thuật hoặc vật liệu con lăn có thể dẫn đến các vấn đề vận hành như: kẹt băng tải, mài mòn nhanh, tăng chi phí bảo trì và giảm hiệu suất toàn hệ thống.

Vậy thực chất con lăn là gì? Cấu tạo bên trong của một con lăn công nghiệp gồm những thành phần nào? Và làm thế nào để phân loại chúng chính xác theo nhu cầu sử dụng? Bài viết này từ Xưởng Cơ Khí TVN sẽ cung cấp thông tin kỹ thuật chi tiết, giúp các nhà quản lý và chủ doanh nghiệp đưa ra quyết định đầu tư chính xác.

Con Lăn Là Gì? Khái Niệm Cơ Bản Trong Cơ Khí

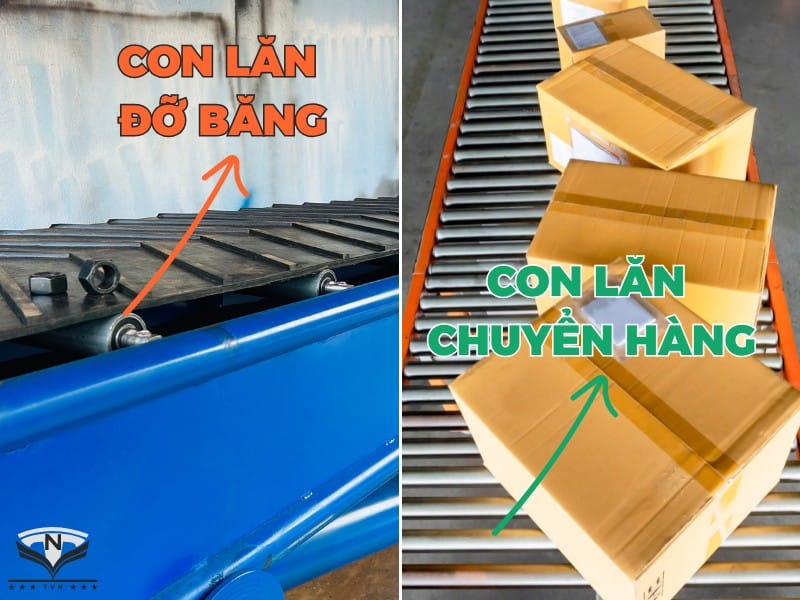

Con lăn (Roller) là một chi tiết cơ khí hình trụ tròn, có khả năng quay quanh trục cố định. Trong công nghiệp, con lăn băng tải là thành phần chính cấu tạo nên các hệ thống vận chuyển, có nhiệm vụ nâng đỡ dây băng tải hoặc trực tiếp vận chuyển hàng hóa (thùng carton, pallet, khay nhựa) thông qua chuyển động quay.

Vai trò chính của con lăn là chuyển đổi ma sát trượt thành ma sát lăn, giúp quá trình vận chuyển hàng hóa diễn ra ổn định, giảm lực cản và tiết kiệm năng lượng cho động cơ.

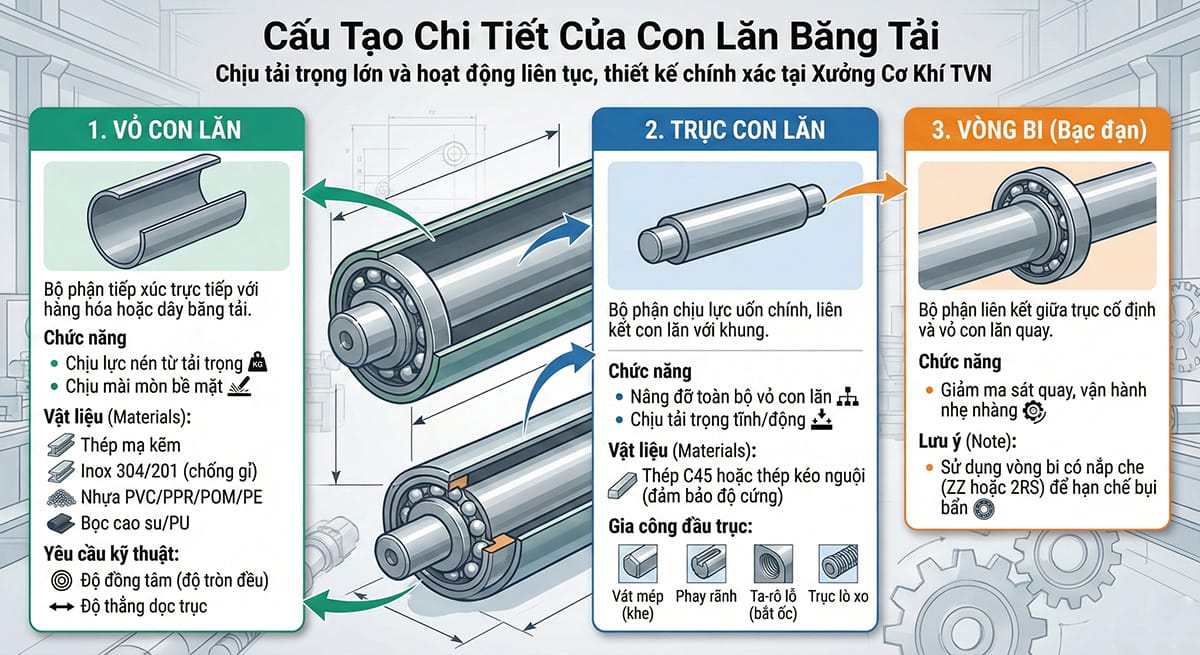

Cấu Tạo Chi Tiết Của Con Lăn Băng Tải

Để chịu được tải trọng lớn và hoạt động liên tục, cấu tạo con lăn cần được thiết kế và gia công chính xác. Tại Xưởng Cơ Khí TVN, một con lăn tiêu chuẩn bao gồm 3 bộ phận chính:

Vỏ Con Lăn

Đây là bộ phận tiếp xúc trực tiếp với hàng hóa hoặc dây băng tải.

• Chức năng: Chịu lực nén từ tải trọng và chịu mài mòn bề mặt.
• Vật liệu: Tùy thuộc vào môi trường sử dụng, vỏ con lăn được chế tạo từ thép mạ kẽm, Inox 304/201 (chống gỉ), nhựa PVC/PPR/POM/PE, hoặc bọc cao su/PU.
• Yêu cầu kỹ thuật: Phải đảm bảo độ đồng tâm (độ tròn đều) và độ thẳng dọc trục để đảm bảo con lăn quay ổn định.

Trục Con Lăn

Là bộ phận chịu lực uốn chính của con lăn, liên kết con lăn với khung băng tải.

• Chức năng: Nâng đỡ toàn bộ vỏ con lăn và chịu tải trọng tĩnh/động.
• Vật liệu: Thường sử dụng thép C45 hoặc thép kéo nguội để đảm bảo độ cứng.
• Gia công: Hai đầu trục được gia công theo các dạng lắp ráp: vát mép (lắp khe), phay rãnh, ta-rô lỗ (bắt ốc), hoặc trục lò xo.

Vòng Bi (Bạc đạn)

Bộ phận liên kết giữa trục cố định và vỏ con lăn quay.

• Chức năng: Giảm ma sát quay, giúp con lăn vận hành nhẹ nhàng.
• Lưu ý: Đối với các loại con lăn công nghiệp, TVN thường sử dụng vòng bi có nắp che (ZZ hoặc 2RS) để hạn chế bụi bẩn xâm nhập.

Nguyên Lý Hoạt Động Của Con Lăn

Nguyên lý hoạt động của con lăn dựa trên cơ chế cơ học cơ bản:

• Khi có lực tác động từ dây băng tải hoặc hàng hóa lên bề mặt vỏ, vỏ con lăn sẽ quay quanh trục cố định nhờ hệ thống vòng bi.
• Chuyển động quay này giúp giảm thiểu hệ số ma sát so với việc trượt vật thể trên mặt phẳng cố định. Nhờ đó, việc vận chuyển vật nặng trở nên dễ dàng hơn và yêu cầu ít lực kéo hơn.

Phân Loại Con Lăn Theo Chức Năng và Ứng Dụng

Dựa trên chức năng vận hành trong hệ thống băng tải, chúng tôi phân loại con lăn thành các nhóm chính sau:

Con Lăn Truyền Động

• Đặc điểm: Được gia công thêm bộ phận truyền động như nhông xích (thường gọi là con lăn xích) hoặc rãnh đai ở đầu trục.
• Nguyên lý: Kết nối với động cơ thông qua xích hoặc dây đai để chủ động quay, kéo hàng hóa di chuyển.
• Ứng dụng: Hệ thống băng tải con lăn tự động, vận chuyển pallet nặng, dây chuyền lắp ráp liên tục.

Con Lăn Tự Do

• Đặc điểm: Quay tự do, không có bộ phận kết nối động cơ.
• Nguyên lý: Hàng hóa di chuyển nhờ trọng lực (khi lắp băng tải nghiêng) hoặc lực đẩy từ bên ngoài.
• Ứng dụng: Các khu vực đóng gói, kệ kho hàng, hoặc làm con lăn đỡ dưới dây băng tải. Bàn con lăn là giải pháp có chi phí đầu tư thấp.

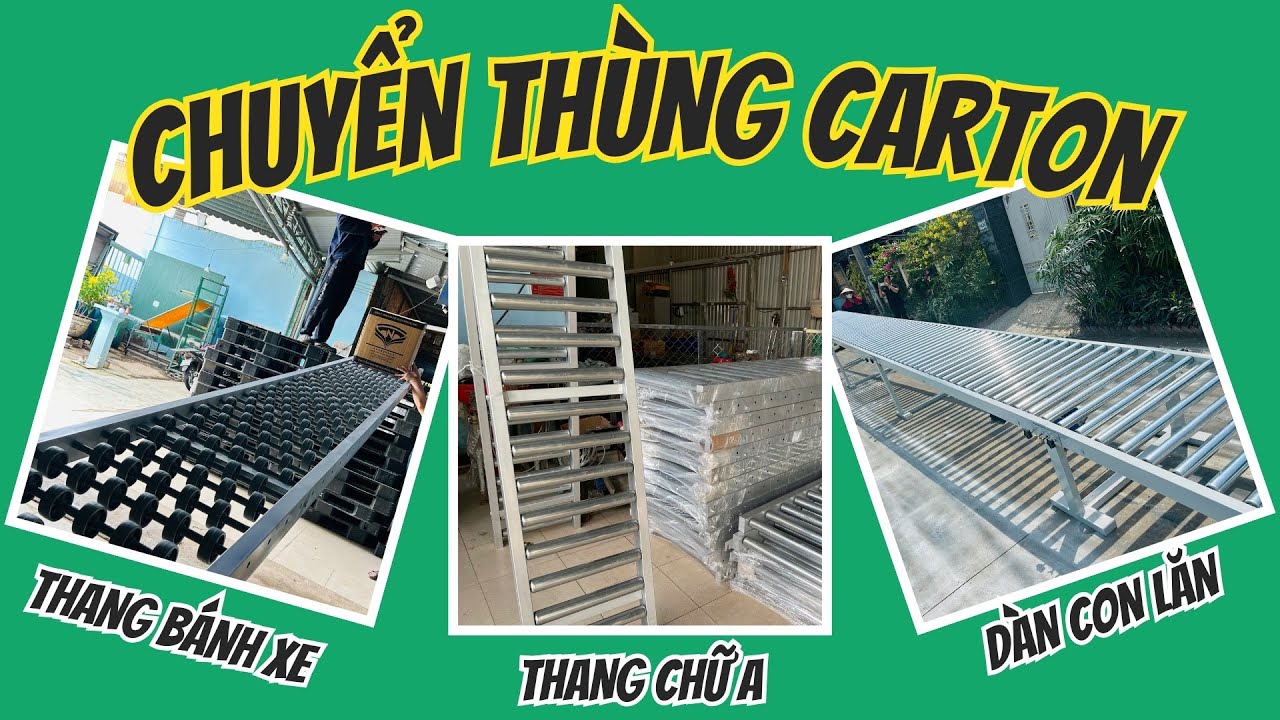

Video một số mẫu thang lăn hàng sử dụng con lăn tự do để vận chuyển hàng hoá giúp doanh nghiệp tiết kiệm nhân công và thời gian

Con Lăn Giảm Chấn

• Đặc điểm: Bề mặt được bọc các vòng cao su có độ đàn hồi.
• Ứng dụng: Lắp đặt tại các vị trí nạp liệu, nơi vật liệu rơi xuống băng tải. Lớp cao su hấp thụ lực va đập, bảo vệ dây băng tải và khung sườn khỏi biến dạng.

Con Lăn Dẫn Hướng

• Đặc điểm: Thường được lắp dựng đứng ở hai bên cạnh băng tải.
• Ứng dụng: Giữ dây băng tải di chuyển đúng quỹ đạo, ngăn chặn hiện tượng lệch băng (sàng băng).

Con Lăn Côn

• Đặc điểm: Có đường kính thay đổi dọc theo trục (đầu to, đầu nhỏ).
• Ứng dụng: Sử dụng cho các đoạn băng tải cong. Thiết kế côn giúp vận tốc bề mặt tại các điểm khác nhau trên con lăn phù hợp với bán kính quay, giúp hàng hóa di chuyển qua khúc cua ổn định.

Ngoài ra còn có Rulo băng tải (gồm loại chủ động và bị động). Đây là loại con lăn khổ lớn, chuyên dùng cho tải nặng, được gắn ở hai đầu hệ thống để truyền lực và căng băng tải.

Phân Loại Con Lăn Theo Vật Liệu Chế Tạo

Vật liệu chế tạo quyết định độ bền và khả năng thích nghi của con lăn với môi trường làm việc.

Loại Vật Liệu	Đặc Điểm	Ứng Dụng Phù Hợp
Con lăn Thép mạ kẽm	Độ cứng cao, chịu tải trọng lớn, chống gỉ sét trong môi trường thường.	Kho bãi, logistics, bao bì, giấy.
Con lăn Inox (304/201)	Chống ăn mòn hóa học, bề mặt trơn láng, dễ vệ sinh.	Chế biến thực phẩm, thủy sản, hóa chất, phòng sạch.
Con lăn Nhựa (PVC/PPR/POM/PE)	Trọng lượng nhẹ, hệ số ma sát thấp, vận hành êm.	Điện tử, linh kiện nhẹ, môi trường cần giảm tiếng ồn.
Con lăn Bọc Cao Su/PU	Tăng độ bám dính, chịu mài mòn cơ học tốt.	Băng tải có độ dốc, vị trí cần lực kéo lớn.

Tầm Quan Trọng Của Việc Gia Công Con Lăn Chính Xác

Chất lượng gia công con lăn ảnh hưởng trực tiếp đến hiệu quả vận hành. Một con lăn không đạt chuẩn (độ đồng tâm thấp, vòng bi kém chất lượng) sẽ gây ra tiếng ồn, rung động và nhanh hỏng.

Xưởng Cơ Khí TVN đảm bảo các tiêu chuẩn kỹ thuật:

1. Năng lực sản xuất: Hệ thống máy móc hiện đại cho phép sản xuất số lượng lớn (>100.000 con lăn/năm) với chất lượng đồng đều.
2. Gia công theo yêu cầu: Sản xuất theo kích thước, kiểu trục và vật liệu cụ thể của từng hệ thống máy móc.
3. Kiểm soát chất lượng: Kiểm tra độ đảo, độ quay trơn và kích thước chính xác trước khi xuất xưởng.
4. Tối ưu chi phí: Quy trình sản xuất trực tiếp giúp giảm chi phí trung gian cho khách hàng.

Hiểu rõ con lăn là gì và các thông số kỹ thuật liên quan là cơ sở để xây dựng hệ thống sản xuất hiệu quả. Việc đầu tư vào con lăn phù hợp giúp giảm thiểu thời gian dừng máy, tiết kiệm chi phí thay thế và duy trì năng suất ổn định.

Nếu doanh nghiệp cần tư vấn về giải pháp con lăn hoặc thiết kế hệ thống băng tải, Xưởng Cơ Khí TVN sẵn sàng hỗ trợ kỹ thuật và cung cấp sản phẩm theo đúng yêu cầu.

Liên hệ với bộ phận kỹ thuật của TVN để nhận tư vấn và báo giá chi tiết.
